一、工程概况
北江大桥主桥旧桥为(40+7×50+40)m顶推施工P.C连续箱梁，根据当时的施工条件，全桥梁段划分为26段预制，首段和末段梁长为14.92m，标准梁段为16.67m，单侧标准桥面宽度为12.098m，人行道宽为1.75m。下部采用双柱式墩及承台，基础采用钻孔灌注桩。该桥跨越顺德水道，航道等级原为国家Ⅳ级航道，双孔单向通航，通航孔跨径为50m，见图1、2。（图纸1）

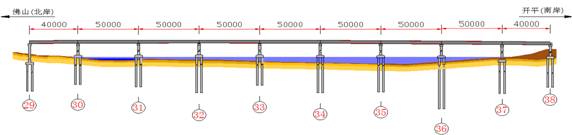

图1 北江大桥立面图
图2 北江大桥主桥概貌
经航道整治，该河段由原来的国家Ⅳ级提升到Ⅲ级，相应需设置2×100m的双孔单向通航孔。因此北江大桥改扩建先在原桥两侧修建新桥，待完成后转移交通至新建桥，然后拆除旧桥，在旧桥位置建立重建桥，最后左右每侧各两分幅桥梁合二为一，形成整体。
二、施工流程图
